在常温、不用加热的条件下连接光纤的方式,冷接有两种方法

发布时间:2024-06-21    来源:合肥天铕科技    浏览次数:
光纤冷接就是在常温、不用加热的条件下连接光纤的方式,冷接有两种方法,一种是使用光纤快速接续连接器,相当于做成端或终端,即光纤与尾纤头直接(是指光纤与一种类似尾纤头的接线子直连)。另一种是使用光纤冷接子,相当于做接头,用于光纤对接光纤或光纤对接尾纤,(光纤对接尾纤是指光纤与尾纤的纤芯对接而不是前者说的尾纤头)。
1、光纤快速接续连接器
光纤快速接续连接器也叫现场组装型连接器,是指不需要熔接机,只通过简单的接续工具、利用机械连接技术实现入户光缆直接成端的方式,连接器现场组装的过程中无需注胶、研磨。光纤快速接续连接器使用技术分预置光纤和非预置光纤两大类。预置光纤的接续点设置在连接器内部,预置有匹配液;非预置光纤接续点在连接器表面,不预置匹配液,直接通过适配器与目标光纤相连。
根据快速接续连接器光纤机械接续理论,光纤接续点必须是预研磨球面与现场切割面的弹性贴合,匹配液仅仅是一种起辅助作用的弥补剂,不可以作为永久接续依赖剂。标准预研磨球面表面完整,无不良缺陷,与现场切割面的弹性贴合时,接续间隙控制在微米级以内,通过匹配液的弥补作用,从而得到良好的接续性能、减少接续损耗,如图2-50所示。
(1)预置光纤快速接续连接器
预置光纤快速接续连接器是在连接器内部工厂预埋一段光纤,光纤在插芯端研磨与相对连接器相适配,内部接续端设置起弥补作用的匹配液,现场切割的光纤通过匹配液与连接器内部预埋光纤接续端贴合,实现光纤接续。预置光纤型快速接续连接器结构如图2-51所示。

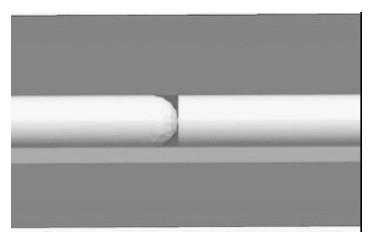

图2-50 标准的接续点示意图

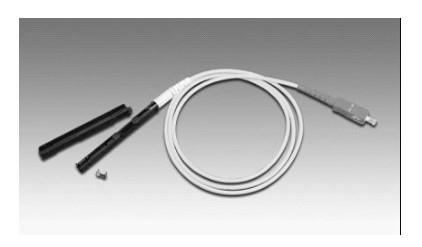

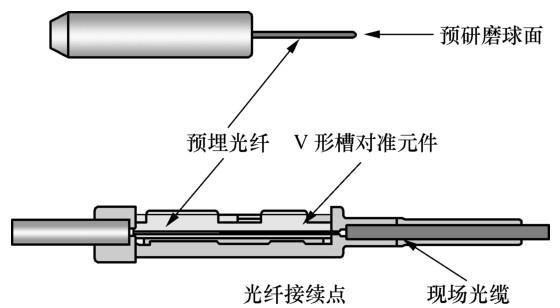

图2-51 预置光纤型快速接续连接器结构
(2)非预置光纤快速接续连接器
非预置光纤快速接续连接器是把接续点前移至插芯表面,对接插针体(标准连接器或设备)预研磨球面与现场光纤的切割面直接弹性贴合,通过减少一个接续点,实现光纤超低损耗接续,接续性能堪比标准连接器。快速接续连接器内部无接续点和匹配液,不会由于匹配液的流失而影响使用寿命;接续点的接续质量以及切割表面质量的可视化大大提高了施工质量的可控性和故障排除的简易化;表面易于维护,应对客户端各种的运行环境考验。非预置光纤型快速接续连接器结构如图2-52所示。

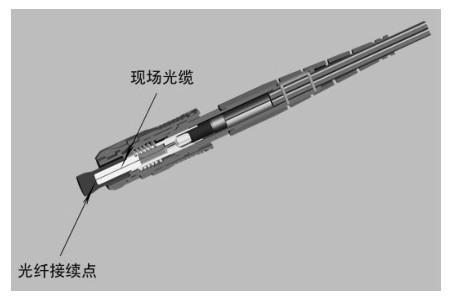

图2-52 非预置光纤型快速接续连接器结构
由于广电网对回损的需要,造成预置光纤的接续端必须研磨至斜 8 度 APC,而预置光纤内部的接续点不但要在工厂内磨至斜面8度角,而且现场光纤也要使用特制昂贵的斜面光纤切割刀切制模拟8度表面,产品价格高昂,而且操作复杂,运营商先期投入过大,根本不适应光纤接入的大批量使用。
非预置光纤接续技术前置接续点为广电网严苛的接续要求提供了性能可靠、成本低廉的解决方案,通过光缆接续点现场固定、便携式光纤研磨机端面 8 度 APC 斜面研磨,整个接续过程不超过3分钟,而且接续性能优异,成本与普通现场连接器价格相同,整个结构可靠性与普通跳纤相同,完全达到要求,为广电大批量光纤布入提供可靠保证。
2、光纤冷接步骤
以某个厂家的冷接头为例说明光纤的冷接步骤。
(1)处理皮线光缆,开剥长度为5cm。

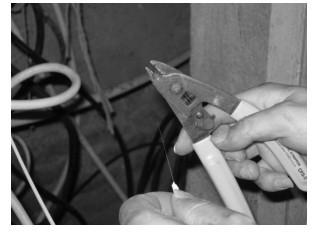

(2)将皮线穿入螺帽中,利用厂家提供的定长工具对皮线光缆进行长度的卡定,并使用剥线钳对光纤涂覆层进行剥离,并用酒精棉纸进。

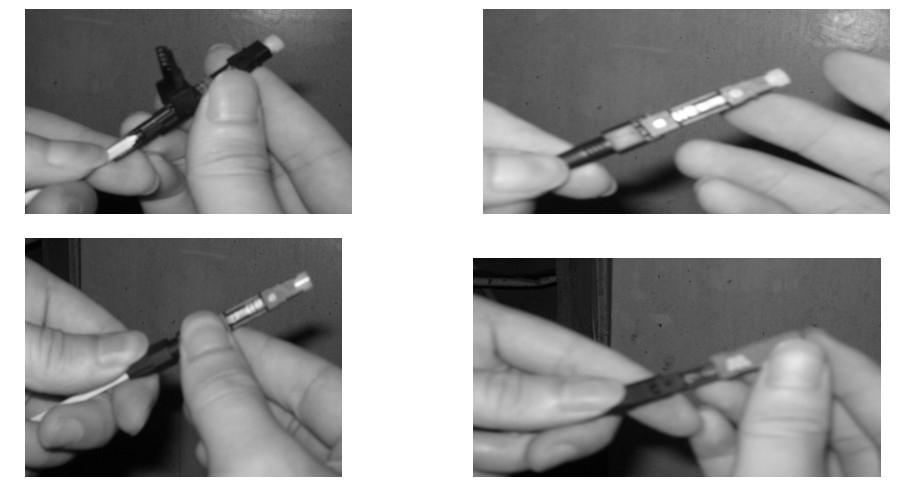

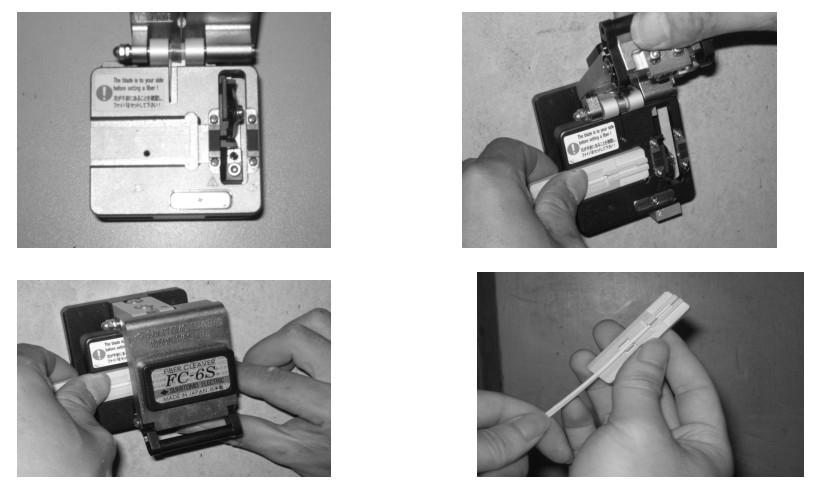

(3)利用切割刀对光纤进行定长切割,制备端面。(4)沿尾端导轨穿入预制光纤,当出现光纤微弯状态时,停止穿入。左手维持光纤弯曲,右手向前推固定环,锁紧光纤。最后,合上盒盖,拧紧螺帽,装上SC外壳,完成接续。


(5)在皮线上打标签,制作完成。

3、光纤冷接的应用
光纤冷接的主要应用如图2-53~图2-58所示。

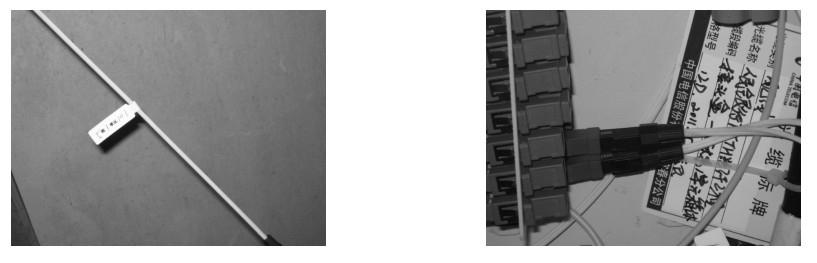

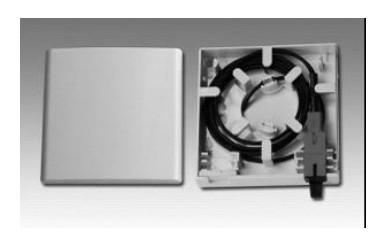

图2-53 光纤快接入户

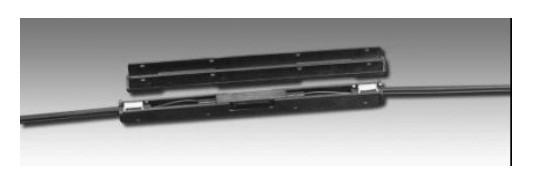

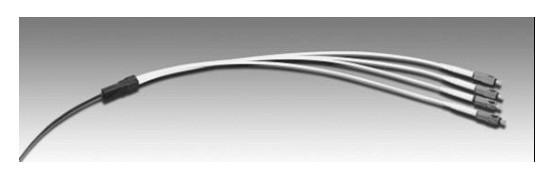

图2-54 皮线光缆对接
图2-55 多媒体箱的经济型冷接续连接器

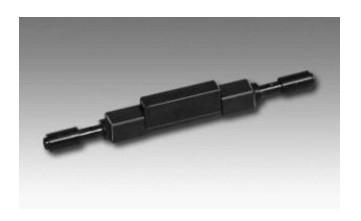

图2-56 性能优异、接续速度最快的冷接子

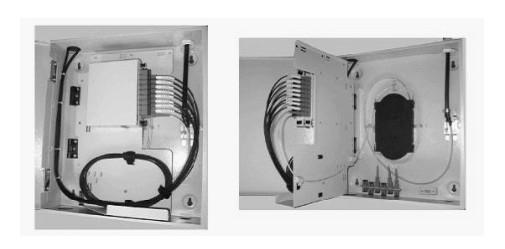

图2-57 楼道分线盒

图2-58 楼道分线箱
